有線電視光網系統中光分路器的損耗計算<

        一、 光功率單位介紹

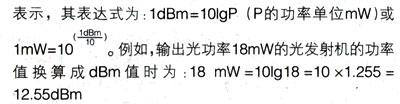

        在實際運用中，光功率單位常采用mw或分貝值dBm

        在有線電視系統中，利用場強儀測得的射頻電平是以dBpV為單位表示的，dB表示一個相對值，如甲的功率為18dBm，乙的功率為10dBm，則可以說甲比乙大8dB，dBm是功率絕對值的單位，不要相互搞混淆了。

        二、光分路器的分光比定義及電氣參數

        光分路器類似于電纜傳輸網絡(luò )中的分支器、分配器。在實際的運用中，常常用光分路器把光發射機輸出的光信號分成強度不等的幾路輸出，光強較大的一路傳輸到較遠的設備，光強弱的一路傳輸到較近的距離，以使各個光節點都能得到近似相等的光功率。光分路器對各支路光功率分配的比例稱為分光比，分光比K定義為光分路器某輸出端輸出光功率與光分路器輸出端總的輸出光功率之比。

        分光損耗：不同的分光比對光信號產生的損耗就叫做分光損耗，其值為-10lgK。

        駙加損耗：光分路器把輸入端的光信號按照預定的分光比對各個支路進行分配時，光信號通過光分路器時除分光損耗外，還有光分路器本身對光信號產生的損耗，這種損耗稱為光分路器附加損耗。

        插入損耗：插入損耗包括分光損耗和附加損耗兩部分，即插入損耗(dB)=-10lgk+附加損耗。
同時光分路器還有頻率響應、均勻性、隔離度等技術指標要求。

       三、光鏈路損耗的計算

        光鏈路損耗包括三個部份：一是光纜對光信號強度產生的衰減；二是網絡(luò )中各種接頭、接點對光信號的衰減;三是網絡(luò )中器件對光信號產生的衰減，例如光分路器的分光損耗和附加損耗。

        光鏈路全程損耗可按下式計算：A=aL-10lgk+Ac+Af。式中：A為光鏈路全程損耗，aL為光纖對所傳輸光信號的衰減，α為光衰減系數，L為光纜長度。在設計中在光信號波長為1310nm時一般取α=O.4dB／km，當光信號波長為1550nm時，可取α=0.25dB/Km(包括熔接損耗)。Ac為插頭損耗，每個接頭可按0.5dB計算。Af偽光分路器附加損耗，設計中可按下表所示值計算。

        四、分路器中分光比的計算及應用

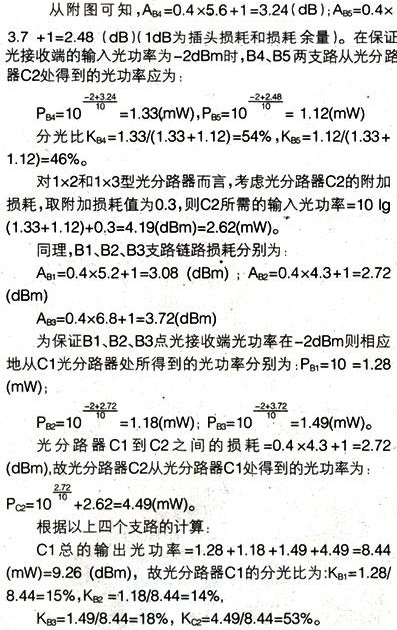

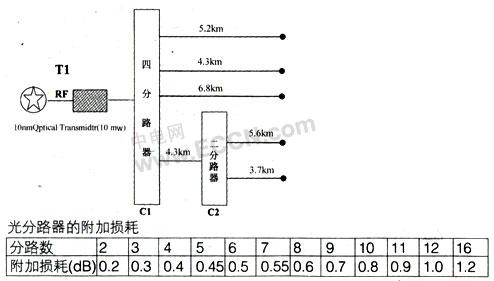

        附圖為某地方光網改造一應用實例，計算C1、C2兩個光分路器的分光比。由千光接收端輸入光功率過低將導致輸出的C／N值過低，過強會(huì )導致非線性失真過大且CTB、CSO 指標惡化，從而達不到網絡(luò )所需的指標要求，在此光接收端輸入光功率我們取-2dBm作為設計值，計算中保留2位小數。

        由上可知光分路器C1所需的輸入光功率9126+0.4=9.66(dBm)=9.25(mW)，光發射機T1的輸出光功率=9.26+1=10.26(dBm)=10.62(mW)，所以我們就可購置光輸出功為10mW的1310nm光發射機。
