同星光電：現場光纖連接器的最新演進

         【訊石光通訊咨詢網】我國的光纖到戶（以下簡稱FTTH）工程經過三年的規模建設，部分領先地區已經進入規模建設的尾聲，比如，上海電信已實現70%的覆蓋，用戶超過600萬戶；北京聯通也將于2012年底完成FTTH的基本覆蓋?？梢哉f(shuō)2012年，我國將完成FTTH規模建設的第一輪。

         熔接型現場連接器遇冷

         回顧這一輪的建設，上海模式給我國的FTTH建設提供了一個示范標桿，上海電信在國內率先試點、規?；l(fā)展以FTTH為主導模式的“城市光網”，國內尚沒有成熟的經驗可以借鑒，在推進之初面臨著不少難題，其中，在現場連接器的選擇上就是一個深刻的經驗教訓。

         首先讓我們回顧一下現場連接器的運用在FTTH的歷史舞臺上是如何演繹的：

         2008年左右，日本藤倉公司（Fujikura）推出了熔接型現場連接器，后來一家韓國企業復制了熔接型現場連接器的概念，但這家以做熔接機起家的韓國公司顯然還沒有弄清楚連接器的原理，2010年來中國做推廣時，其連接器居然沒有設計彈性機構！導致連接時，插芯與插芯直接硬碰硬，對抵連接無法實現，成為當時業內的一段笑談。

         此后，歐洲的DIAMOND公司也在北美OFC展上推出了熔接型現場連接器，憑借多年的光連接器的技術積累，DIAMOND開發出了性能成熟的新一代熔接型現場連接器，由于現場操作困難，使得規模運用無法形成。

         縱觀全球的FTTH實踐，無論是康寧、3M，還是日本的藤倉、住友（Sumitomo）均主打預埋型現場連接器。預埋型現場連接器的無源施工，完美契合了PON的無源本征，將FTTH建設的低成本、高效率發揮到極致。而且，預埋型現場連接器的可靠性和光學性，能恰如其分地的匹配FTTH最末端的單纖單戶的運用需求。

         正是借助以上優勢，預埋型現場連接器在歐美、日本的網絡(luò )運用中可謂獨霸天下，熔接型現場連接器似乎在FTTH的建設中被束之高閣了。

         熔接型現場連接器適用場景

         然而市場風云變幻！轉折說來就來。

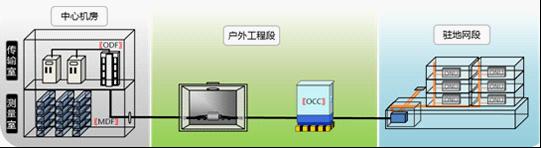

         我們先來理清FTTH的光進銅退歷程：首先圖1展示的是戶外工程段的“光進銅退”，在這個歷程中，會(huì )帶來中心機房中傳輸室內的ODF增量；戶外線路光纜鋪設后，就是駐地網的“光進銅退”，這個過程其實是革傳統銅纜市場的命，本來這個革命完成后就意味著我們FTTH建設的功成名遂。

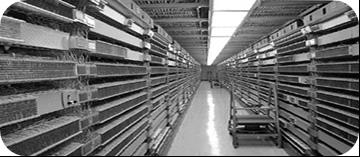

         在這個過程中，運營商發現傳輸室的ODF增量越來越成為一個問題，靠傳統簡單的增加配線架已經難以解決問題，這里存在兩個可以對沖的矛盾體，首先是傳輸室內光設備和ODF機架增長迅速，原有機房空間越來越擁擠；其次，測量室內MDF由于光進銅退，大量機架被閑置，導致空間浪費，見圖2。在這個過程中，運營商發現傳輸室的ODF增量越來越成為一個問題，靠傳統簡單的增加配線架已經難以解決問題，這里存在兩個可以對沖的矛盾體，首先是傳輸室內光設備和ODF機架增長迅速，原有機房空間越來越擁擠；其次，測量室內MDF由于光進銅退，大量機架被閑置，導致空間浪費，見圖。



         于是，中心機房的“光進銅退”時代到來，筆者認為這也是我國FTTH進入第二階段的一個標志。我們面臨的工作是：拆除或改造MDF，將ODF從傳統的傳輸室遷徙到測量室。在這次中心局的“光進銅退”中我們需要解決兩個問題：

         1、未知長度的光纜成端，從傳輸室到測量室將穿越復雜且未知的樓洞、走線架后，纜長很難被預先評估，這一點其實與FTTH末端的入戶光纜非常類似。所以我們只能采用現場成端，即使用熔接型現場連接器來解決傳輸室內的光設備和測量室內的ODF的連接問題；

         2、連接的可靠性問題，很顯然，我們很容易想到預埋型現場連接器的運用了，但筆者想說的是，用于FTTH駐地網末端的現場連接器已經不適用于中心機房的成端了，原因見表。



         從上表我們很容易看出，中心機房的環境和光纖所承擔的多用戶功能，必須要熔接型現場連接器來匹配，預埋型現場連接器更適用于駐地網的末端光纜成端。
熔接型現場連接器要解決的問題

         熔接型現場連接器的演進在運用上清晰后，我們再來看看其必須面對和解決的問題，這方面上海同星光電公司與電信運營商多次深入溝通后，一致認為：熔接型現場連接器必須解決以下幾個問題：

         1、低綜合成本的產品實現，熔接機成本需要控制在1.5萬元之內，讓每個中心機房平均配備1臺熔接機，MDF銅退和ODF的光進是循序漸進的，平均一臺熔接機已經足夠，每個測量室最終按3000芯成端計算，每個熔接型現場連接器的價格平均比預埋性現場連接器低大約2到3元，綜合成本可以接近。

         2、沒人懷疑熔接型現場連接器的性能，但必須解決熔接型現場連接器的可靠施工問題。傳統的熔接型現場連接器無論是日本騰倉、還是歐洲DIAMOND和韓國的產品都沒有解決可靠施工問題，在我國施工不太規范的條件下，現有產品均無法達規模商用。而上海同星光電在電信專家指導下，其突破性的專利技術保證了可靠施工的難題，為我國中心局的光進銅退打下了堅實的技術基礎。

         3、施工工具集成。將切割刀、清潔工具、熔接、熱縮保護等功能集成到單一工具，將減少運用商管理難度，并提供施工效率，這方面韓國和日本做出了較好的示范。

         4、熔接機的保養及維護。因為熔接機屬于精密儀器，電子器件，電火花電極棒等的維護，保養，電擊棒的及時更換，這些就顯得格外重要。

         毫無疑問，在可預期的時間內，預置光纖型現場連接器是FTTH終端用戶（ONU）最佳的光纜成端技術，性能、操作、成本最為平衡的一種技術，而日漸成熟的熔接型現場連接器技術即將在中心機房（OLT and FDC）及外圍的FTTH網絡(luò )中“大展宏圖”。

         本文作者簡介：何在新 浙江同星光電科技有限公司CTO

         曾在美國Ligtel公司任職高級光學工程師，歷任美國Wavesplitter公司微光學器件及高速光模塊項目主管，大客戶技術經理和中國分公司總經理，曾領導和參加30多項光纖有源及無源微光學產品研發項目，擁有10 年光通訊產品研發和制造經驗，現任浙江同星光電科技有限公司CTO。同星光電科技現場光連接技術成果：

         * 國內最大V-GROOVE生產制造基地，同星打造中國VG品牌；

         * 中國第一個自主知識產權的MPO/MTP插芯，高通道核心技術中國掌握；

         * 國內最短的SC快速連接器，通過2000小時老化試驗的品質之精心設計；

          * 國內最精致的熔接型現場連接器，同星專利技術規避斷纖問題。
