光纖陶瓷插芯應用及技術標準的探討

        【訊石光通訊咨詢網】光纖陶瓷插芯，是光纖活動連接器的核心部件，關系著活動連接器的性能好壞。而光纖活動連接器作為光通信網的接插節點，起著重要的作用。其性能的好壞，影響著網絡(luò )的耗能、信號的穩定和誤碼率。隨著我國光纖到戶的進一步推廣，連接器得到廣泛的應用。因此，對連接器的要求也將提到一個新的層面。對實際應用、隨機對接的要求也將越來越高。潮州三環集團作為光纖陶瓷插芯行業領頭企業，一直致力于光纖陶瓷插芯和光纖連接器的研究，并盡其所能，不斷提高產品的質量，公司技術廠長鄭鎮宏特依托訊石光通訊咨詢網媒體平臺，發表《光纖陶瓷插芯應用及技術標準的探討》報告，從光纖陶瓷插芯的發展到應用領域進行了全方位的介紹，并對光纖活動連接器現狀及光纖陶瓷插芯技術標準的進行了深層次探討，呼吁陶瓷插芯標準的規范，為光纖到戶的發展提供可靠的基礎。

光纖插芯的定義
        光纖插芯體（ferrule），在通信行業標準YD/T 1198-2002《光纖活動連接器插針體技術要求》給出這樣的定義：光纖活動連接器插頭中精密對中的圓柱體，中心有一微孔，用作固定光纖。它的主要作用和要求是：1、保證兩光纖的對接，單模要求軸向偏差小于1um，多模要要求軸向偏差小于4um；2、產品耐磨損，可多次重復插撥；3、端頭易加工，可研磨成球面、斜球面；4、產品抗老化，使用壽命30年以上；5、材料熱脹冷縮系數小，環境適應性能強。

光纖插芯的分類和發展
        光纖插芯的發展經歷了幾個階段，最早使用的連接器插芯是不銹鋼，但由于加工精度、耐磨性能、老化性能、環境適應性能等原因，基本被淘汰。20世紀70年代插芯主要是氧化鋁，主要用于多模，由于顆粒約15um，不易研磨而被代替。同時光纖插芯發展還用過玻璃插芯，但由于加工精度差、材料脆等原因，最終不能在連接器領域應用而轉向光纖準直器領域。優點是熱匹配性能與光纖、透鏡等玻璃材料接近。插芯發展由于期望降低成本而開發過用過模塑，但指標性能不能突破而停滯，還用過新材料鎳基，但成本高、性能差等原因使其最終沒發展。光纖插芯發展到現在ZrO2陶瓷插芯成為主流，近二十年被廣泛應用。加工精度高、耐磨損、可加工性好、使用壽命長，能保證良好的插入損耗和回波損耗。

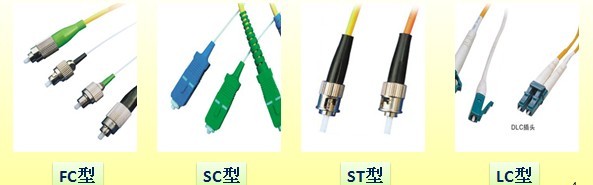

        陶瓷插芯分為幾個類別即FC型（Flat Contact） ，即端面為平面研磨。其插入損耗一般能小于0.5dB，回波插損大于35dB。 PC型（Physical Contact），即端面為球面研磨。其插入損耗一般能小于0.3dB，回波插損大于40dB。 UPC型（Ultra Physical Contact），即端面為球面研磨且3D（曲率半徑、頂點偏移、凹凸量）受控。其插入損耗小于0.2dB，回波插損大于50dB。 APC型（Angled-Physical Contact），即端面為斜球面研磨且3D （曲率半徑、頂點偏移、凹凸量）受控。插入損耗小于0.3dB，回波插損大于60dB。是一種高性能、未來將受廣泛應用的光纖陶瓷插芯。

光纖陶瓷插芯的應用領域
        光纖陶瓷插芯的主要應用領域之一是光纖活動連接器，光纖活動連接器是實現光纖之間活動連接的光無源器件，它具有光纖與光纖、光纖與有源器件、光纖與其它無源器件以及光纖與儀表之間活動連接的功能。光纖活動連接器是光纖通信系統中最基本的光無源器件，也是用量最大的光無源器件，光纖活動連接器被應用到電信移動基站，分路器，路邊樓道交接箱等地方。而光纖活動連接器的最核心部件就是光纖陶瓷插芯，其決定了連接器的插入損耗、回波損耗、重復性、互換性。

        光纖陶瓷插芯的應用領域之二是半導體激光器。隨著光纖通信的發展，半導體光電子器件在光纖通信得到廣泛應用且取得突出的進展。但半導體激光器LD（或PD）的模塊化以及LD/PD與光纖的對接顯得非常重要。目前最好的解決方案就是利用光纖陶瓷插芯進行耦合并對接。而半導體激光器又應用到OLT光收發和交換以及ONU光入戶單元中。

        光纖陶瓷插芯的應用領域之三是快速連接器?？焖龠B接器，也稱機械型現場組裝式光纖活動連接器，是指不需要熱熔接機，通過簡單的工具、利用機械連接技術直接組裝而成的現場組裝式光纖活動連接器。目前作為光纖到戶安裝的最佳選擇，正飛速地發展?？傊?，光纖接入網都有大量使用光纖陶瓷插芯，光纖陶瓷插芯的市場前景廣闊。

光纖活動連接器的現狀及問題的探討
        鄭廠長提出光纖活動連接器目前存在的兩大問題，第一，測試與實際使用不對應，造成很多線路光功率不滿足要求而誤碼率高甚至斷網。第二，測試標準線是否標準，同時不同標準線測試結果差異的問題。雖然YD或電信技術書對標準插頭和適配器做出要求，但并不直接且可行性差。

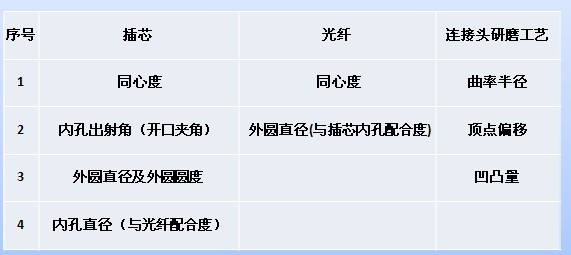

        因此，由于批量測試方法和實際使用不相同，同時對于批量測試，既沒矛也沒盾的現實，造成產品的質量并不受控。IEC標準就較為直接貼近使用實際，規定了隨機對接的損耗值。同時，IEC還對插芯作了直接要求。我們參考IEC標準，并結合實際制作工藝，可以把影響連接器性能的因素總結如下表：

        插芯關鍵技術及對連接器性能的影響很大，所以插芯新標準制訂也非常必要。其體現在首先，活動連接器的標準在近幾年根據需要，已進行修訂。如：而插芯原有的標準一直沒有修訂,已然不太合適現有連接器的要求。其次，IEC標準根據光纖活動連接器的指標需求，定義了不同級別的光纖活動連接器，同時對應定義了相應連接器的幾何指標。再次，中國的光纖通信正處于高速發展時期，可以說中國的連接器水平處于全球領先地位，全球連接器或連接器用的光纖陶瓷插芯有70%以上由中國生產。因此，我國更需要注重實際使用，并從標準上對連接器用光纖陶瓷插芯進行規范。

        鄭廠長對插芯的定義和測量方法提出了自己的建議：第一，新增真圓度，圓柱度、頂點偏移等名詞定義；同時對原有定義，根據實際情況及IEC最新標準進行重新規范。 第二，對同心度，內孔出射角，外徑大小、真圓度等如何測試及儀器的實際使用需進行規范。第三，對各物理性能的檢測方法的規范。
