PAM4誤碼儀來了 預約就能試用最新樣機！

       ICCSZ訊 SL3120A是中星聯華科技針對多通道PAM4和NRZ應用推出的高端誤碼儀。

  傳統的誤碼儀一般是針對單一編碼(PAM4或者NRZ)的專用設備,無論是PPG發送速率,ED接收速率,還是CDR都僅支持有限的速率范圍。

  SL3120A擁有超小體積、全集成、高性能的特點，編碼可以在無需任何外圍附件的情況下任意切換PAM4或者NRZ,在速率上能夠真正做到1Gbps-34Gbps的NRZ,以及28Gbps-62Gbps的PAM4碼型發生器和28Gbps 到 56Gbps 的PAM4誤碼檢測器。

  02

  特點

  1.每一個通道支持PAM4和NRZ任意切換

  2.內置時鐘合成器支持28Gbps 到 62Gbps PAM4的數據速率

  3.內置時鐘合成器支持1Gbps 到 34Gbps NRZ的數據速率

  4.實驗室級的超低輸出抖動(28G輸出下固有隨機抖動Rj小于300fs)

  5.PPG碼型發生器輸出滿足IEEE 802.3bs 400G

  6.OIF-CEI-56G/28G 的抖動要求

  7.PPG PAM4/NRZ碼型發生器內置多級去加重(2個post-cursor,1個pre-cursor)

  8.PPG碼型發生器差分信號輸出幅度從40mV到1.4V可調

  9.支持各種常用的碼型(時鐘CLK,分頻時鐘,prbs7/9/15/23/31,以及128位自定義碼型)

  10.PAM4/NRZ的ED內置CDR支持所有速率范圍

  11.無需外接CDR模塊,提供降速恢復時鐘輸出

  12.誤碼儀輸入靈敏度25mV

  13.超小體積全集成,能夠方便連接DUT,減小電纜或其他模塊造成的不必要信號衰減和失真

  14.可作為高性能CDR時鐘恢復模塊,支持抖動容限測試(JTOL)中的環回時鐘恢復功能

  15.誤碼儀ED內置高級分析功能(誤碼率,眼高,眼寬,BER Contour, Bathtub)

  16.支持串擾和噪聲注入(碼型發生器可以插入高達Nyquist頻率的寬帶噪聲)

  17.支持基本定時和抖動注入

  18.所有高速通道都內置ESD保護電路

  03

  眼圖

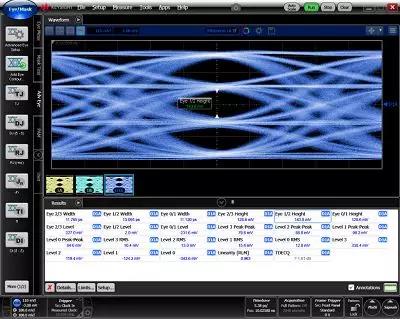

  ▼PAM4碼型發生器62Gbps測試結果 (PRBS9)

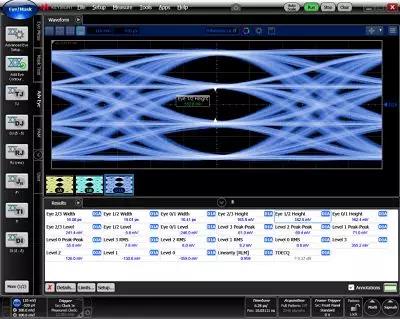

  ▼PAM4碼型發生器53.125Gbps測試結果(PRBS9)

  ▼NRZ碼型發生器28Gbps測試結果 (PRBS9)

  ▼NRZ碼型發生器25.78Gbps測試結果 (PRBS9)

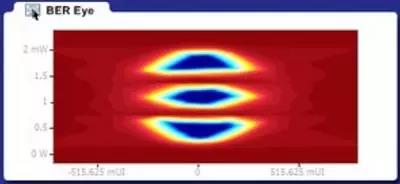

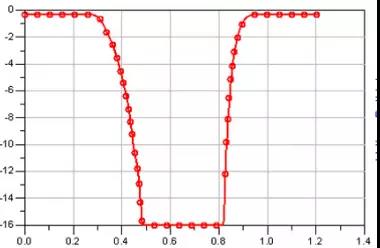

  ▼SL3120A誤碼檢測器提供超高靈敏度的輸入數據監測以及均衡,能夠在復雜的鏈路環境有效的進行誤碼測試。 輸入靈敏度高,可以在輸入25mV的信號電壓下恢復時鐘數據,并達到≤1E-12的BER要求。

  04

  應用

  √光收發模塊研發和生產

  √光器件/子系統研發和生產

  √接收機的抖動和噪聲容限測試

  05

  指標

  歡迎撥打中星聯華科技全國咨詢電話：400-1818-879 進行咨詢和預約試用最新樣機!樣機資源緊張，先到先得哦~

  中星聯華科技期待與您共同探討!
