淺談SWDM技術在多模光纖中的應用

  ICCSZ訊 隨著OM5多模光纖的推廣，以及40G/100G數據中心傳輸網絡(luò )的大規模部署，短波波分復用SWDM技術逐漸走進人們的視野，并且開始得到應用。

  什么是SWDM技術?

  短波波分復用就是借鑒單模光纖的波分復用(WDM)技術，擴展傳輸時所用的波長范圍，從傳統的多模光纖所用的850nm擴展至850nm-950nm，利用性?xún)r(jià)比高的短波的垂直腔面發射激光(VCSEL)光源和優化的寬帶多模光纖(WBMMF)，在一根多模光纖上支持四個波長傳輸數據，把需要的光纖芯數降低為原來的1/4，同時提高光纖的有效模式帶寬(Effective Modal Bandwidth，EMB)，延長傳輸距離。

  SWDM的工作原理

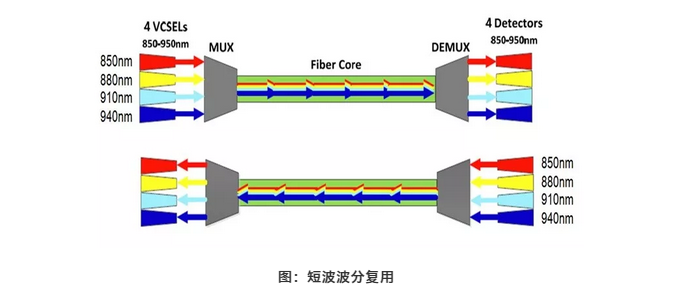

  當波長大于850 nm時，多模光纖的色散帶寬增加，傳輸距離提高。SWDM技術采用的工作波長從850 nm開始，每隔30 nm增加一個波長，即：850nm，880nm，910nm和940nm。在短波波分復用模塊中，4 個VCSEL 產生4 個不同波長的光信號，復用到單條鏈路上，所有的VCSEL 和光耦合在光模塊中進行。在模塊的接收端，信號被解復用，并轉化為平行的電信號。采用并行的兩根光纖，即可完成一發一收的數據傳輸。

  SWDM 多源協議

  SWDM 多源協議(Multisource Agreement，MSA)是致力于定義SWDM 光收發機的光學參數并促進其應用的產業聯盟。其成員目前包括八個公司。2017 年3 月，100G 短波波分復用多源協議(SWDM MSA)組首次發布了40G 和100G 的兩個SWDM 標準。MSA 定義了用于以太網的100Gbit/s 的光收發機的4 x 10 Gbps 和4 x 25 Gbps 的SWDM 光接口。對于40G，兩個收發機間的多模光纖長度范圍為2m 至440m，單方向上的每個通道的信號速率為10.3125 Gbps。在100G 標準中，為了保證系統的可靠性，需要增加前向糾錯模塊。兩個收發機間的多模光纖長度范圍為2m 至150m。單方向上的每個通道的信號速率為25.78125 Gbps。

  40G/100G寬帶多模光纖的傳輸距離

  對OM3、OM4 和OM5 多模光纖而言，在40G 的工作范圍最小為2m，最大傳輸距離分別為240m、350m 和440m。在100G 的工作范圍最小是2m，OM3、OM4 和OM5 多模光纖的最大傳輸距離分別為75m、100m 和150m，如表1所示。

  SWDM4模塊的組成

  SWDM4 模塊包括以下幾個部分：四個不同波長的光發射機，四個帶有信號探測器的光接收機，波分復用器和解復用器，多模光纖雙工光連接器。100G 的光模塊框圖如下圖所示。

  來源：CTEAM數據中心布線國際標準研究報告

  編輯：羅森伯格光纖基礎設施
