5G承載光模塊白皮書之應用場景及發展現狀分析

  ICCSZ訊 2019年1月，IMT-2020(5G)推進組發布“5G承載光模塊白皮書(最終稿)”，白皮書基于5G承載網絡(luò )對光模塊的應用需求，結合光模塊技術發展現狀，聚焦研究不同應用場景下的關鍵5G承載光模塊技術方案，分析現有光模塊及核心光電子芯片產業化能力并開展測試評估，提出我國5G承載光模塊技術與產業發展建議。

  業界應進一步合力優化和收斂關鍵技術方案，加速推動5G承載光模塊逐步成熟并規模應用，有力支撐5G商用部署與應用。本篇報道將介紹“5G承載光模塊白皮書”對5G承載光模塊應用場景及發展現狀的分析。

  5G承載光模塊應用場景及發展現狀

  光模塊功能及分類概述

  光模塊通常由光發射組件(含激光器)、光接收組件(含光探測器)、驅動電路和光、電接口等組成，結構示意如圖1所示。光模塊用于實現電-光和光-電信號的轉換。在發送端，一定速率的電信號經驅動芯片處理后驅動激光器(LD)發射出相應速率的調制光信號，通過光功率自動控制電路，輸出功率穩定的光信號。在接收端，一定速率的光信號輸入模塊后由光探測器(PD)轉換為電信號，經前置放大器后輸出相應速率的電信號。

圖1 | 光模塊結構示意圖(SFP+封裝)

  光模塊有多種分類方式，典型如依據封裝方式、速率、傳輸距離、調制格式、是否支持波分復用(WDM)應用、光接口工作模式、工作溫度范圍等進行分類。按封裝方式分類有SFP+、SFP28、QSFP28、CFP2、QSFP-DD、OSFP等；

  按速率分類有10Gb/s、25Gb/s、50Gb/s、100Gb/s、400Gb/s等;按傳輸距離分類有100m、10km、20km、40km、80km及以上等;按調制格式分類有NRZ、PAM4、DP-QPSK/n-QAM等;按是否支持波分復用(WDM)應用分類有灰光模塊(不支持WDM)和彩光模塊(支持WDM)；按光接口工作模式分類有雙纖雙向(Duplex)、單纖雙向(BiDi)；按工作溫度范圍分類有商業級(0~70℃)、工業級(-40~85℃)等。光模塊內部的激光器可分為垂直腔面發射激光器(VCSEL)、法布里-珀羅激光器(FP)、分布式反饋激光器(DFB)、電吸收調制激光器(EML)等；光探測器可分為PIN結二極管(PIN)、雪崩光電二極管(APD)等。不同類型的激光器和光探測器在性能和成本等方面存在差異，光模塊可根據具體規格要求選擇不同的芯片方案。

  5G承載光模塊應用場景

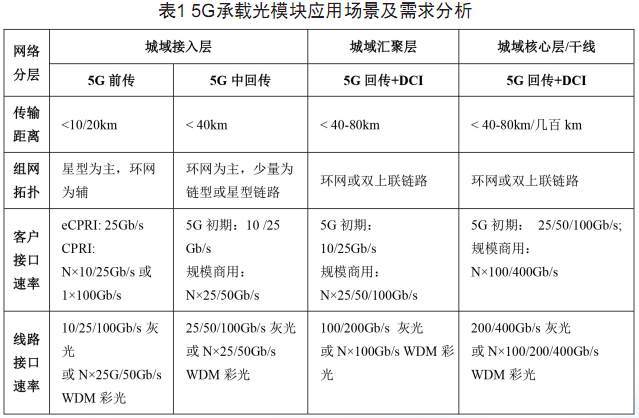

  5G承載網絡(luò )一般分為城域接入層、城域匯聚層、城域核心層/省內干線，實現5G業務的前傳和中回傳功能，其中各層設備之間主要依賴光模塊實現互連，其典型應用場景及需求分析如表1所示。

數據來源：《5G承載網絡(luò )架構和技術方案白皮書》2018.9

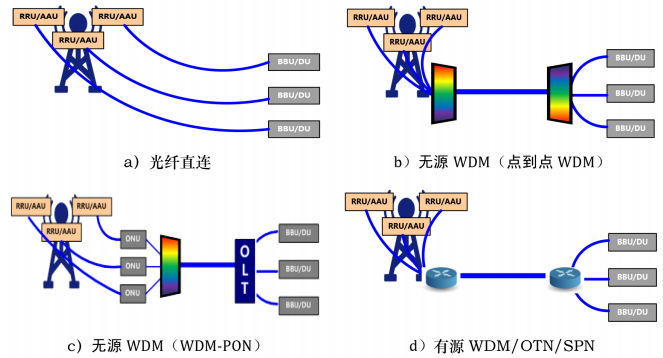

  5G前傳的典型應用場景如圖2所示，包括光纖直連、無源WDM和有源WDM/光傳送網(OTN)/切片分組網(SPN)等。光纖直連場景一般采用25Gb/s灰光模塊，支持雙纖雙向和單纖雙向兩種類型，主要包括300m和10km兩種傳輸距離。無源WDM場景主要包括點到點無源WDM和WDM-PON等，采用一對或一根光纖實現多個AAU到DU間的連接，典型需要10Gb/s或25Gb/s彩光模塊。有源WDM/OTN場景，在A(yíng)AU/DU至WDM/OTN/SPN設備間一般需要10Gb/s或25Gb/s短距灰光模塊，在WDM/OTN/SPN設備間需要N×10/25/50/100Gb/s等速率的雙纖雙向或單纖雙向彩光模塊。

圖2 | 5G前傳典型應用場景

  5G前傳應用場景對光模塊的典型要求如下：

  (1) 滿足工業級溫度范圍，可靠性要求高：考慮AAU全室外應用環境，前傳光模塊需滿足-40℃~+85℃的工業級溫度范圍，以及防塵等要求。

  (2) 低成本：5G光模塊總需求量預計超過4G，尤其前傳光模塊可能存在數千萬量級的需求，低成本是產業對光模塊的主要訴求之一。5G中回傳覆蓋城域接入層、匯聚層與核心層，所需光模塊與現有傳送網及數據中心使用的光模塊技術差異不大，接入層將主要采用25Gb/s、50Gb/s、100Gb/s等速率的灰光或彩光模塊，匯聚層及以上將較多采用100Gb/s、200Gb/s、400Gb/s等速率的DWDM彩光模塊。

  5G承載光模塊發展現狀

  目前，國內外標準化組織國際電聯(ITU-T)、電氣和電子工程師協會(huì )(IEEE)、光互聯論壇(OIF)、4WDM等多源協議(MSA)、中國通信標準化協會(huì )(CCSA)等正在開展5G承載相關的光模塊規范制定，涉及的模塊類型和接口特性各不相同、種類繁雜。前傳光模塊主要包括25Gb/s和100Gb/s兩大速率類型，支持數百m到20km的典型傳輸距離，具體技術現狀如表2所示。

       5G中回傳光模塊主要包括25Gb/s、50Gb/s、100Gb/s、200Gb/s、400Gb/s等多種速率，典型傳輸距離從幾km到數百km，支持CPRI、eCPRI、以太網、OTN等多種接口協議，以及NRZ、PAM4、DMT等調制格式，具體技術現狀如表3所示。

  隨著光器件芯片技術、標準和應用需求的發展，未來光模塊類型可能還會(huì )增加。過多的產品類型和規格將導致光模塊整體產業市場碎片化，造成產業鏈上下游研發、制造與運維等諸多環節資源浪費。本白皮書根據應用場景、技術成熟度、成本等因素，重點針對25Gb/s雙纖雙向、25Gb/s單纖雙向、25Gb/s波長可調諧、100/200Gb/s單纖雙向等前傳關鍵光模塊，以及25Gb/s雙纖雙向、50Gb/s單纖雙向/雙纖雙向、100/200/400Gb/s灰光、相干和非相干50/100Gb/s彩光等中回傳關鍵光模塊技術方案進行分析并開展測試評估，協同業界聚焦和推動5G承載光模塊產業良性健康發展。

  下篇預告：5G承載光模塊白皮書之前傳關鍵光模塊技術方案
