光模塊標準進展及發展趨勢：客戶側

  本文轉載自微信公眾號“光通信充電寶”，作者馮振華博士，訊石經允許略作刪改。

  今天咱們來聊聊光模塊相關的標準進展及光模塊相關技術的發展趨勢，內容上將分為兩個部分，一個是客戶側光模塊，主要面向中短距離光互連的，另一個是線路側光模塊，面向城域和長距光傳輸的。

  下面首先介紹以太網的發展及速率接口演進趨勢，然后分別介紹IEEE 802.3、OIF及其它聯盟推出的最新標準，最后展望一下未來光模塊技術的演進，如板上光學(OBO)或共封裝光學(CPO)。簡單概括起來，行文思路就是客戶側光模塊從概念入門到game over。

  一、以太網技術發展和演進

  馬云. 蓋茨說過“互聯網將改變人們生活的方方面面”，對不起我實在是分不清這話到底比爾蓋茨有沒有說過，但我想說的是以太網將改變互聯網生活的方方面面。過去的二十年里，以太網技術已經被廣泛用在了企業園區，家庭寬帶，工業控制，安防監控等領域，未來更大帶寬，更低時延的以太網相關技術還將進一步滲透到智能制造，智慧城市，自動駕駛，5G承載，云計算、數據中心等場景，可能無時無刻不在影響我們的生活。

圖1. 以太網相關的應用場景

  面對新的應用，以太網的速率也在不斷增長，如圖2所示，從最初的10M,100M到最近標準化的400G,接口速率已經翻了4萬倍。進一步應對數據中心每?jì)赡杲粨Q機容量翻一倍的需求，于2018年，以太網聯盟就已經明確了在未來的幾年內，將推出下一代以太網速率，800G和1.6T。

圖2. 以太網速率標準演進趨勢

  為了支撐相應的接口速率，就必須得規范對應的光模塊技術。下面首先介紹客戶側的光模塊標準。

  二、客戶側光模塊標準

  其實我之前在公眾號里也多次提到過部分的短距光模塊相關的標準。今天再次從多個方面來匯總一下。

表1. 最新的以太網接口光模塊標準

  如表1所示，當前以太網接口規范對應的光模塊速率、傳輸距離及電接口，目前尚未完全完成的標準主要集中在25G/50G EPON，100G FR/LR, 400G FR4/LR4-6，以及100G/400G 80km級的ZR。在此再次回顧一下之前說過的，KR,CR,SR,DR,LR,ER,ZR的意思。K表示背板互連，C表示銅線互連，S表示短距100m以上，多模光纖，D表示500m，并行單模光纖，F表示2km，通常是CWDM單模，L一般表示長距10km，單模光纖，E表示延長距離到40km, ZR表示80km級互連，通常要用相干探測了。字母R后面的數字一般表示并行光纖或者WDM通道的數量。不同PMD規范不同的距離，其實在光模塊技術上大致對應了采用的激光器/調制器，如表2所示，多模的一般用VCSEL，長距一般要用EML，ZR可能需要用到相干的IQ調制，顯然隨著傳輸距離的增加，調制技術越來越復雜，也就意味著成本越來越高了。

表2. 不同PMD規范對應的傳輸距離、媒介和復用技術

  在這些標準中，50G的PAM4調制是關鍵，得到了IEEE802.3bs, cd,cn等工作組的關注，成為50G到400G接口標準的基礎。其中bs,cd已經于2017年和2018年底完成，cn系列標準將于2020年完成。

  對于最近業界關注較多的是用于DCI和CATV應用的80km光接口相關的標準，IEEE早在2018年11月就成立了802.3ct工作組，開始標準制定。其中用于DCI的是400G/80km, CATV是100G/80km。這兩種ZR應用中，目前業界認為只有通過數字相干技術才能實現80km級的高速傳輸，并且還需要利用WDM來提高單纖的容量。去年11月，IEEE ZR標準進一步細分為100G ZR (100G,80km)和400G ZR (400G, 80km)分別由802.3ct, cw工作組負責。并且IEEE 400G ZR的信道間隔從原來的100GHz更新為75GHz,這將需要更長的時間來完成標準化相關的討論。類似的，在OIF組織下，400G/最長120km的標準400ZR interop，也決定開始75GHz間隔技術標準1.1版本，之前的1.0版本是100GHz間隔。

  另外，在FR/LR這種2km/10km級別的接口標準方面，IEEE 802.3cu去年3月啟動了100GBASE FR/LR及400GBASE FR4/LR4。該系列標準的重點是引入100G PAM4調制和CWDM復用的波長網格。相比于50G PAM4,更高的單波速率在減小收發器件數量和降低成本方面有優勢。 由于CWDM波長間隔20nm的寬度，如圖3所示，允許使用不制冷的激光器，進一步降低成本。顯然，引入單通道100G的技術對于實現高速光模塊即有利于降低成本，又能有效增強可制造性(通道數少，光模塊更容易做)。另外，802.3bs和cd工作組也采用LAN WDM波長分配方案，如圖4所示。很明顯，LAN WDM波長間隔僅為800GHz(4.5nm)，需要使用TEC控制波長漂移，但是它工作在O波段零色散附近，高速傳輸時受色散影響較小。相比之下，CWDM傳輸可能會(huì )受到較大的色散影響，特別是相比于MZM，EML還是有啁啾的影響，這對于400GBASE LR來說可能是挑戰，802.3也覺得這個400G只能支持到6km，即400BBASE-LR4-6。不過對于100G/lamda MSA工作組來說，它們采用了不同的波長來解決色散問題，因此MSA定義了400GBASE-LR4-6和400GBASE-LR4-10兩種規范。

圖3. CWDM的波長分配

圖4. LAN WDM的波長分配

  對于800G光接口，2019年成立了兩個MSA工作組，一個是QSFP-DD800 MSA，另一個是800G Pluggable MSA。在最新發布的800G Pluggable 白皮書中考慮可能采用單通道100G PAM4實現800G SR，采用單通道100G或200G來實現DR和FR場景。對于后續的1.6T的話，單通道200G可能是必須的。而對于LR/ER/ZR等更長距離的800G應用，數字相干技術將是更合適的選擇。

圖6. 不同速率接口的調制方式

  從圖6可以看出，目前在400G以下速率的接口中，單通道50G PAM4和100G PAM4是主流調制方式，而對于800G以上速率，單通道200G PAM4甚至相干技術將可能占主導地位，也許三四年左右，這一需求將會(huì )出現。

  總體上來看，IEEE802.3只是定義了光發射機和接收機的光電方面的總體性能。具體的參數如機械尺寸，PIN引腳定義，管理接口定義等是由業內的多源協議MSA規定的。當前，多種MSA規范的熱插拔光模塊被廣泛商用。對于100G，CFP/CFP2/CFP4和OSFP最為流行，而對于100G以上(200G/400G)業內更傾向于QSFP-DD,OSFP，它們的封裝形態及主要參數如下圖。

圖7. 100G+客戶側模塊主流封裝形態

  不得不說，隨著數據中心內部流量不斷快速增長，交換機容量、端口密度和接口速率都將面臨嚴峻挑戰。特別是光模塊的電口到交換機內部的交換芯片之間的PCB走線將影響信號完整性，并且交換機面板上的功耗也會(huì )成為瓶頸。為了解決這兩方面的問題，業界也在挖掘新的機會(huì )來替代當前這種可插拔光模塊，這就是后光模塊的話題了。

  三、后光模塊時代

  叫后光模塊時代似乎有點危言聳聽的味道，但或許去光模塊將成為未來一段時間內的趨勢。業界也有越來越多的聲音來探討以后的光模塊是怎樣的，交換機的架構，設備形態是怎樣的。甚至18,19,20連續三年OFC上都有專題討論相關的問題，論題無非都是，可插拔光模塊是否會(huì )被廢棄?什么時候廢棄?被什么技術取代?

  全面而正確地回答上面這三個問題，會(huì )很難。我只能挑目前主流的觀點結合我自己的看法來說幾點。

圖8. 交換機容量及光模塊速率演進趨勢

  a) 當前的這種光模塊與設備的互連方式肯定會(huì )被取代，因為當前交換機的最高密度是1RU上可插32個400G光模塊，對應的容量12.8T。數據中心交換機的容量每?jì)赡攴槐?，兩三年后就?huì )出現51.2T的需求了。假設業界那時800G光模塊已經成熟并且尺寸功耗夠小，交換機還能變大一倍，那樣2RU下最大也就能提供51.2Tb的容量了，可是再繼續提升就幾乎不可能了，至少基于當前的可插拔模塊的路徑是走不通了。

圖9. 光模塊及光芯片組需求量預測

  b) 后光模塊技術的市場需求應該會(huì )在2024年左右出現。兩方面原因，一是交換機容量到達51.2T的瓶頸會(huì )在2024年左右突顯，如圖8所示;二是Lightcounting機構預測以太網數據中心光模塊需求量會(huì )在2026年下降，2024年光芯片組開始起量，隨后的較長的一段時間里與光模塊競爭并成功搶占大部分市場。

  c) 后光模塊時代兩個最具競爭力的方案分別是板上光學OBO和共封裝光學CPO。下圖為三種技術對應設備的直觀表示。其中光模塊方案，前面板上是高速電口，光模塊與交換芯片之間有較長PCB走線;板上光學OBO方案則把光模塊直接放到交換機內部的主板上了，面板僅留光口，寬度更高，功耗更易控制，高速PCB走線縮短，信號完整性也更好;共封裝CPO則直接把光引擎(收發模塊)與電交換芯片在一個襯底上封裝成一個芯片，集中解決散熱問題，同時也可以省去很多的SerDes功能，節省功耗。

圖10. 光模塊，板上光學，共封裝三種方案設備對比

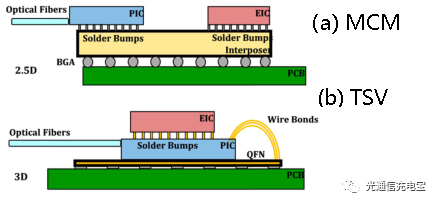

  d) 進一步的，共封裝CPO方案也可能分為兩個階段，初級階段是通過在一層介質上把電器件和光器件進行2.5D封裝，組成多芯片模組(MCM)。終極目標是通過硅通孔實現3D封裝，真正意義上進行單片光、電芯片的封裝。如圖11所示。

圖11. 共封裝光學的兩種可能形態

  e) OBO和CPO兩種形狀到底能節省多少功耗呢?見下表所示，很明顯，由于簡化了SerDes，省去了CDR,DFE/CTLE/FFE等功能，CPO相比于OBO還是有顯著的功耗優勢的，而OBO在可插拔模塊的基礎上也有一些功耗的降低，主要是省去了DFE，PCB走線更短，無須強均衡。而難度比較大的TSV相比于MCM在功耗上似乎也沒有太明顯的優勢，考慮到共封裝的難度，能做個2.5D的MCM也不錯了。

表3. 25G速率時不同形態線卡功耗對比

  f) OBO和CPO雖然都有相應的產業聯盟，如COBO，主要由交換機廠商ARISTA，BROADCOM，CISCO等領銜，而CPO則由數據中心運營商/互聯網公司微軟和Facebook領導，他們最近也陸續發布了一些OBO或CPO概念原型機，如Intel單片容量達1.6T，單板容量12.8T。但是這種新技術也還是面臨一些挑戰的，至少散熱問題很關鍵。那么多光引擎及大容量的交換芯片封裝在一個緊湊的面積下，僅風扇散熱恐怕不行，至少得上水冷吧。

  新技術可能不會(huì )馬上就能大規模商用，但是可能為期不遠。在未來的5~8年的時間內，雖然OBO或CPO不會(huì )立馬取代現有的可插拔光模塊的地位，但三四年后，開始搶奪市場的趨勢還是很可能會(huì )出現的。雖然10年內不會(huì )完全被某一種形態的線卡所壟斷，會(huì )存在一個由可插拔向板上再到MCM或TSV這樣的共封裝的過渡過程，對于設備商來說，早做準備還是有必要的，這種革命性的技術完全有可能較大程度上改變通信設備的形態和產業鏈。

  也許10年后，可插拔光模塊市場消失了呢？即使不消失，光模塊芯片組高度集成化，線卡設計工作僅剩下布局和畫PCB板了，那時候還需要你做什么呢，你又能做什么呢？
