MultiLane帶來業界不可多得的有源銅纜ACC、AEC測試解決方案

  ICC訊  從40G時代發展到400G網絡(luò )時代，DAC無源銅纜一直在數據中心通信鏈路起著舉足輕重的作用，其低功耗低成本的優勢也延用到現在的800G，但隨著速率和帶寬的不斷攀升也導致DAC的傳輸距離的顯著減短。而AOC作為數據中心的長距傳輸媒質，由于其高功耗和高成本無法成為中端距傳輸的優秀替代者。在這個需求的驅動的下，我們通信線纜生產商在數據中心、芯片廠商的配合及推動下推出了適合中短距傳輸的有源銅纜，他們DAC的短距傳輸做了延申，也完成了AOC可做的中短距傳輸同時保持低功耗和低成本。

  現在市場上兩種有源銅纜ACC和AEC，ACC-Active Copper Cable是使用Redriver芯片架構在Rx端通過CTLE均衡調整增益的一種有源銅纜，通俗的說更像一根通過放大模擬信號的有源線纜。而AEC-Active Electrical Cable是更加新穎使用retimer芯片結構的有源銅纜，這種有源銅纜不單單放大和均衡Tx和Rx端，它還會(huì )在Rx端重新做信號整形。

  Redriver設計和眼圖

  Retimer設計及眼圖

  源于：https://www.intel.com/content/www/us/en/io/serial-bus-white-paper.html

  MultiLane作為一個用于創(chuàng )新聚焦于前沿科技的公司，緊跟時代步伐加入了HiWire聯盟，迅速了解客戶ACC和AEC在數據中心中應用及難點，打造了業屆不可多得分別針對ACC或AEC的測試解決方案。

  AEC測試系統：MultiLane基于HiWire的AEC測試參數規范，用MultiLane特定儀器打造出AEC的測試系統。它囊括了CMIS驗證、Linkup能力實時Pre-和Post-FEC測量，并可自動產生測試報告，特別適合來料檢測、RMA、供應商驗證及生產測試。同樣的配置也可以用于ACC和AOC的測試。

  用兩臺ML4054B進行400G AEC測試

  ACC參數測試方案：ACC測試規范標準還沒建立，MultiLane已經基于如今在用的通用測試參數如頻率、時域測量包括眼圖優化、插損和誤碼率打造了一個全新的測試方案。根據客戶的特殊應用環境，使用MultiLane特定的誤碼儀和示波器可以測量之前所有參數的組合。這些信號綜合參數可以對有源銅纜性能進行微調來平衡IC設置和線纜參數，以達到數據中心的實際應用需求。

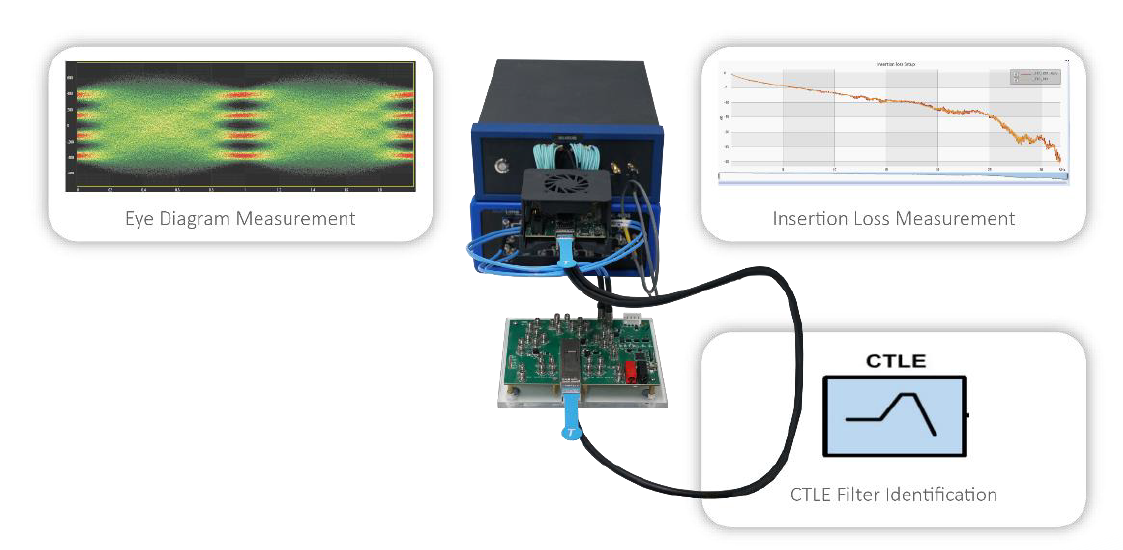

  ACC綜合參數測量及微調

  如需了解更多關于ACC、AEC測試方案詳情，可聯系深圳市唐領科技有限公司，sales@te-lead.com  0755-23824533  www.te-lead.com 或直接登陸MultiLane官網了解更多詳情https://www.multilaneinc.com/
