長飛半有源波分解決方案助力廣西移動多地完成集中式網管試點

       ICC訊  伴隨著5G建設組網場景從D-RAN到C-RAN的演進，5G前傳技術也從4G之前的傳統灰光模塊光纖直驅方案演進到無源WDM、有源WDM等多種WDM方案，但其也分別存在無管控和高成本等問題，對數據安全性和網絡(luò )穩定性要求高的場景，如政府機關、大型智造工廠、醫院、科研機構等的網絡(luò )安全帶來重大的挑戰。

為了應對上述場景應用的迫切需求，長飛公司深度參與中國移動半有源Open-WDM方案及標準制定，迅速響應開展技術攻關和產品研發。目前，長飛公司已研發完成全套半有源Open-WDM系統，包括MWDM彩光模塊、局端半有源WDM設備及板卡、遠端無源合分波器以及可實現服務器級集中式網管的網管系統，可有效解決無線前傳網絡(luò )無管控、無保護、故障定位難、業務維護難的痛點，同時也破解了前傳啞資源管理、光纖資源緊張、低成本需求等難題。

現階段，長飛公司的半有源Open-WDM系統，已參加并通過中國移動半有源Open-WDM現網測試，全面驗證了設備傳輸性能、OAM功能、管控接口的核心能力以及支持標準接口的網管系統，檢驗了相關關鍵技術和設備及網管系統的成熟度。

10月，在廣西移動桂林公司和廣西移動其他地市公司的配合下，長飛公司在廣西多地完成了半有源設備的集中式網管測試驗證。測試表明，通過服務器級的網管系統，可以完成對多套半有源設備的遠程管理和網絡(luò )保護，極大地提高了網絡(luò )的安全性與維護的便利性。

本次組網采用上圖所示的組網結構，該組網采用波分復用技術，實現多波道在單芯光纖上的傳輸，一個前傳站點（BBU/3*RRU）只需要1芯光纖就能完成，可以大量節省光纖資源；同時，該組網還將局端5G DU或4G BBU側的半有源設備接入了備纖網絡(luò )，實現了1+1鏈路保護、主備光纖功率實時監測、自動保護倒換等保護功能；此外，該結構還實現了半有源波分設備在服務器上的集中可視化網管，能提供故障診斷定位、告警顯示、告警統計、告警處理等功能，極大的降低了運營商運維部門的維護工作量，并提高了重點區域的網絡(luò )安全性。

從試點的測試結果看：

1、 設備承載業務正常：半有源設備業務運行正常，無丟包，可滿足5G前傳業務需求；

2、容錯場景具備可靠性：半有源設備在系統掉電、板卡拔插等容錯場景，業務狀態無倒換不丟包，具備較強可靠性；

3、保護功能可靠：半有源設備可實現光層1+1 保護，當主用線路光纜出現故障，業務可在50ms內倒換至備用線路，并且可靈活設置從主用線路光纜到備用線路的往返時間及模式，滿足可靠性要求較高的應用場景，便于外場故障的分析定位，維護起來方便、高效。

4、 網管可集中化管理：新增設備和在網設備均可通過服務器級的網管可接入，實現一對多的遠程管理，可遠程查看告警和性能，實現統一集中化管理。

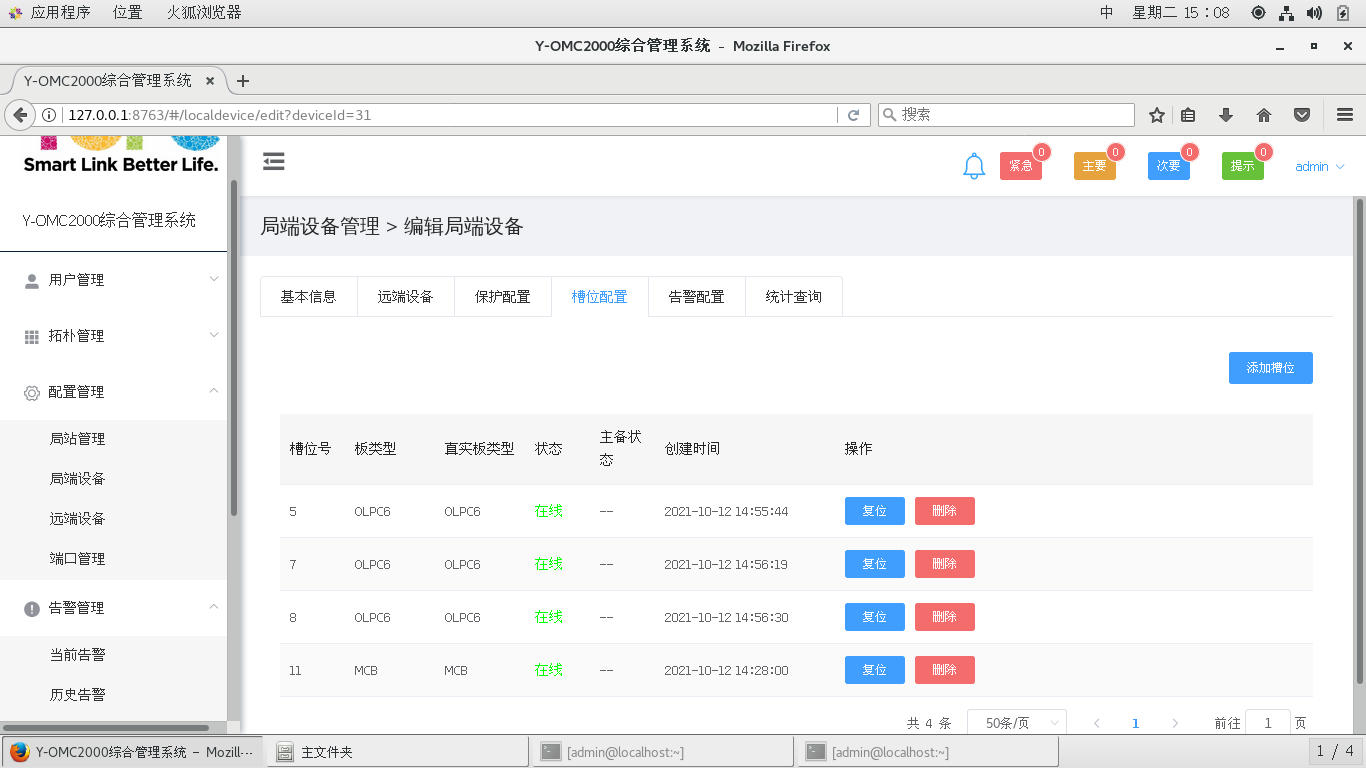

4.1、集中式網管功能測試，測試網元設備能接入集中化OMC。通過 OMC 可以訪問測試設備網元，查看設備面板信息，可正常查看IP/ID、設備類型、業務板卡槽位號和狀態等等

4.2、網管確認業務接入能力完成了網管系統性能管理測試。從網管界面可以讀到與實際情況一致的信息——系統支持 6*25G 和 12*10G 兩種場景業務的接入，每路業務正常，接收光功率分別為1小區-4.56dBm；2小 區-6.14dBm；3小區-6.93dBm，均在靈敏度（-14dBm）規格范圍內且有較大余量。

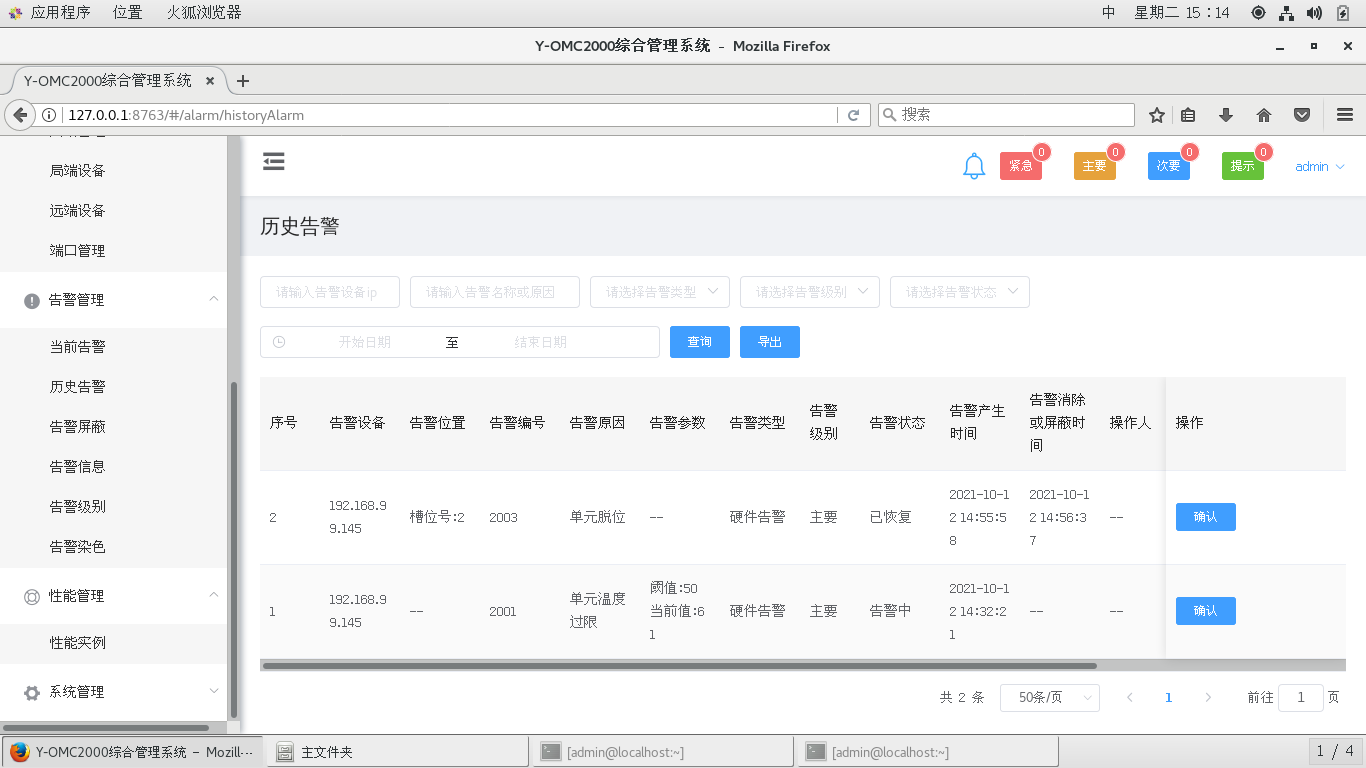

4.3、網管系統可正常完成告警測試，如下圖，半有源設備網管可以支持查看當前告警，歷史告警，也可以對某些告警進行屏蔽處理。

4.4、網管系統可正常完成倒換功能測試-倒換命令測試，如下圖，半有源設備支持配置自動（返回式），自動（非返回式），手動等 3 種保護方式并可靈活設置觸發發恢復時間。

秉持“智慧聯接  美好生活”使命，未來，長飛公司將繼續發揮企業技術優勢和制造基礎，潛心光通信產業相關光纖光纜和有源光模塊產品研發與制造，力爭為中國寬帶網絡(luò )、智慧城市以及云業務等信息產業建設提供關鍵技術和產品，助力中國5G建設再上新臺階！
