EXFO 器件測試儀 | 如何使用穆勒矩陣法，進行IL-PDL掃頻測量

  ICC訊 無源光器件是現有網絡(luò )基礎設施的核心。它們用于在核心網、城域網和接入網中過濾并傳輸波分復用（WDM）信號。波長選擇開關（WSS）、復用器（DWDM、CWDM）、光分插復用器（OADM）和 PON 濾波器等光器件起到至關重要的作用，必須滿足嚴格的光學規范。因此需要快速可靠地測試這些光器件。與此同時，5G和光子集成電路（PIC）等新技術不斷發展，造成環形諧振腔等新型無源器件持續涌現并變得越來越復雜。

  在研發和生產過程中，評估無源光器件的光學特性極其重要，首先要測量?jì)蓚€(gè)關鍵的光學參數，即插損（IL）和偏振相關損耗（PDL）。

  無源光器件需要測試什么

  IL 表示被測器件的光損耗，而 PDL 則用于量化入射到器件上的光偏振狀態發生改變，導致?lián)p耗出現的變化情況。

  對于與波長高度相關的 WDM 器件來說，必須以很高的分辨率來測量 IL 和 PDL 隨波長的變化情況，從而獲得準確的分析參數，用于在驗收測試報告里進行通過/未通過分析，這些參數包括：

  ·中心波長

  ·偏移 vs 柵格波長

  ·中心波長和柵格波長處的 IL

  ·中心波長和柵格波長處的 PDL

  ·帶寬

  ·通帶波紋

  ·隔離度（相鄰與不相鄰）

圖1：用于 WDM 濾波器分析的常用分析參數示意圖。

  采用穆勒矩陣法，進行4態IL-PDL測量

  四態穆勒矩陣法已成為對 WDM 器件進行 IL-PDL 掃頻測量的行業標準。該方法使用偏振狀態發生器或偏振控制器產生4種不同偏振狀態，然后連續測量光器件在這些偏振態下的插損。穆勒矩陣法可以獲得非常精準的測量結果，在很快的測量范圍內實現皮米級分辨率，并同時保持很快的測量速度，因此得到廣泛認可。穆勒矩陣法還具有很好的可擴展性，既可以測量只有少量輸出端口的器件，也可以測量有100多個輸出端口的器件。

  EXFO 的 CTP10 和 CT440 是兩款器件測試儀，可與 T100S-HP 可調諧激光器相結合，組成完整的 IL-PDL 掃頻測量解決方案，使用穆勒矩陣法進行測量。

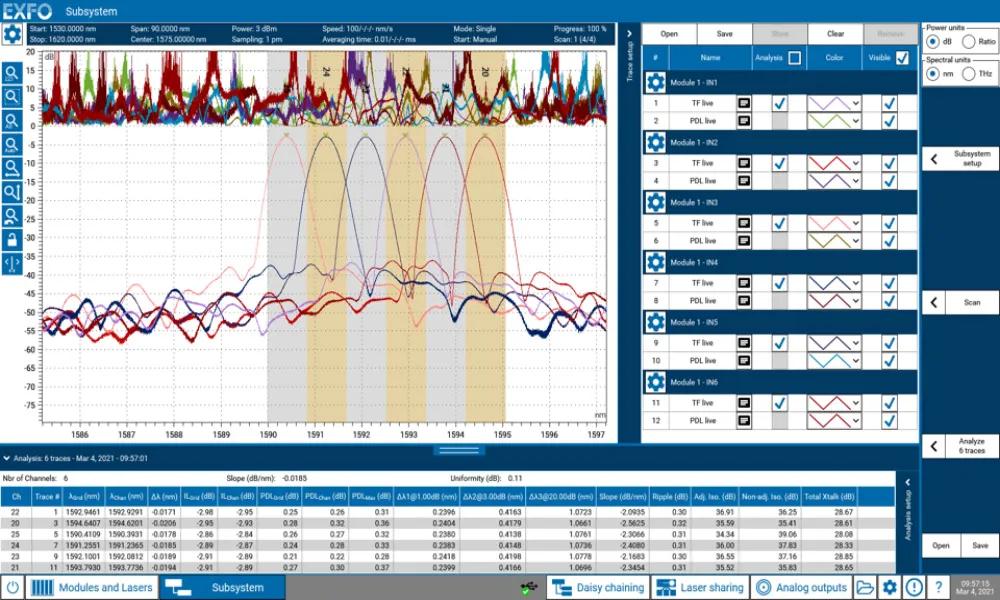

圖2：使用 CTP10 測試儀，對6通道100 GHz DWDM復用器/解復用器進行 IL-PDL 掃頻測量。測量參數：波長范圍1530-1620 nm，采樣分辨率1 pm，激光器掃描速度100 nm/s?？倻y量時間為12.5秒。

  應對復雜難懂的PDL掃頻測量問題

  盡管穆勒矩陣法是最常用的 IL-PDL 測量方法，但人們對它的了解不夠深入全面，且普遍存在錯誤認識。這有時會(huì )導致測量配置或 IL 和 PDL 計算方式存在缺點，進而影響 IL 和 PDL 結果的精準度。根據經過認證的參考測量值對 PDL 結果進行實驗驗證非常困難，很難精確指出這些缺點，有時甚至會(huì )導致可疑結果多年都未被發現。

  準確可靠地測量 PDL 的三點提示：

  ·將偏振態與波長之間的相關性考慮在內

  在使用外部偏振控制器時，我們很容易在開始掃描時就設置所需要的偏振狀態，并想當然地認為輸出偏振在整個激光器掃描的波長范圍內保持不變。但實際情況并非如此，偏振狀態發生器或偏振控制器始終都會(huì )顯示出波長相關性，必須將其考慮在內，以獲得最精準的 PDL 測量結果。

  ·采用系統方法而不是個體的方法

  將測量系統作為一個整體并據此評估測試解決方案的性能非常重要。每一種儀表的規格都根據其自身的情況而定，但可能不會(huì )自始至終都真實地反映出完整的掃頻測量解決方案的性能如何。例如，我們可以了解檢測器的本底噪聲，但在評估整個系統的性能時，更重要的問題是 IL 動態范圍如何。

  如果定制的測試解決方案使用來自多家廠商的儀表，那么評估其規格就取決于最終用戶，這項任務即便有可能完成，那也很具挑戰性。這通常會(huì )導致性能測量結果出現問題。另一方面，完整的 IL-PDL 測試解決方案更有可能在本地集成所有的功能和最佳實踐，以便馬上就可以執行精準的測量。

  ·驗證 PDL 精準度

  PDL 精準度是 PDL 測量結果的主要質量指標，但這一點經常被忽視。WDM 光器件的 PDL 值通常僅為十分之幾dB，因此更加需要精準度很高的測試解決方案。通過實驗來評估或驗證測量系統的 PDL 不確定度困難重重，這也突顯了需要有明確的測量規范，才能獲得可靠的測量結果，而不需要進行假設。
